Prinsip Dasar Rangkaian RC, RL dan RLC Serta Aplikasinya
Keseluruhan komponen elektronik dapat digolongkan ke dalam dua kategori besar, satu menjadi komponen Aktif dan yang lainnya sebagai komponen Pasif. Komponen Pasif termasuk Resistor (R), Kapasitor (C) dan Induktor (L).
Ini adalah tiga komponen yang paling banyak digunakan di rangkaian elektronik dan Anda akan menemukannya di hampir setiap rangkaian aplikasi. Ketiga komponen ini bersama-sama dalam kombinasi yang berbeda akan membentuk rangkaian RC, RL dan RLC dan mereka memiliki banyak aplikasi seperti dari rangkaian filtering, Tube light choke, multivibrator dll.
Jadi dalam artikel ini kita akan mempelajari dasar-dasar rangkaian ini, teori di baliknya. mereka dan bagaimana menggunakannya di rangkaian kita.
Sebelum kita beralih ke topik utama, mari kita pahami apa yang dilakukan R, L dan C dalam suatu rangkaian.
Resistor: Resistor dilambangkan dengan huruf “R”. Resistor adalah elemen yang menghilangkan energi sebagian besar dalam bentuk panas. Ini akan memiliki penurunan Tegangan di atasnya yang tetap tetap untuk nilai tetap arus yang mengalir melewatinya, untuk mengetahui lebih lengkap mengenai resistor silahkan baca Resistor, Karakteristik, Nilai Dan Fungsinya.
Kapasitor: Kapasitor dilambangkan dengan huruf “C”. Kapasitor adalah elemen yang menyimpan energi (sementara) dalam bentuk medan listrik, untuk mengetahui lebih lengkap mengenai Kapasitor silahkan baca Kapasitor Jenis, Fungsi Dan Karakteristik.
Kapasitor menahan perubahan tegangan. Ada banyak jenis kapasitor, di mana kapasitor keramik dan kapasitor elektrolitik banyak digunakan. Mereka mengisi daya dalam satu arah dan melepaskan ke arah yang berlawanan
Induktor: Induktor dilambangkan dengan huruf “L”. Induktor juga mirip dengan kapasitor, ia juga menyimpan energi tetapi disimpan dalam bentuk medan magnet, untuk mengetahui lebih lengkapmengenai induktor silahkan baca Induktor di Rangkaian DC
Induktor menahan perubahan arus. Induktor biasanya berupa kawat lilitan kumparan dan jarang digunakan dibandingkan dengan dua komponen sebelumnya.

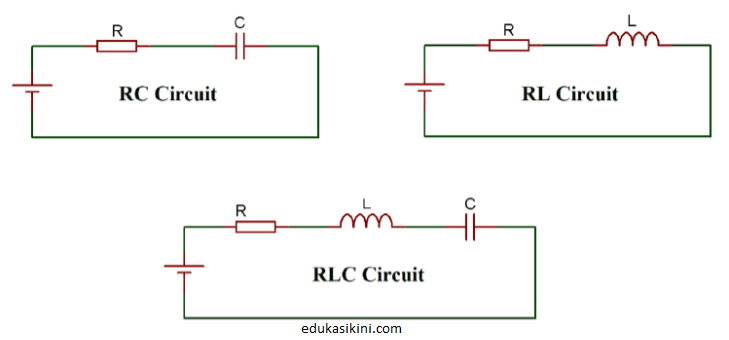

Ketika Resistor, Kapasitor, dan Induktor ini disatukan, kita dapat membentuk rangkaian seperti rangkaian RC, RL dan RLC yang menunjukkan respons bergantung waktu dan frekuensi yang akan berguna dalam banyak aplikasi AC seperti yang telah disebutkan.
Rangkaian RC / RL / RLC dapat digunakan sebagai filter, osilator, dan banyak lagi yang tidak mungkin mencakup semua aspek dalam artikel ini, jadi kita akan mempelajari perilaku dasarnya dalam artikel ini.
Prinsip Dasar Rangkaian RC / RL dan RLC:
Sebelum kita mulai dengan setiap topik, mari kita memahami bagaimana Resistor, Kapasitor, dan Induktor berperilaku dalam rangkaian elektronik. Untuk tujuan pemahaman mari kita pertimbangkan rangkaian sederhana yang terdiri dari kapasitor dan resistor secara seri dengan catu daya (5V).

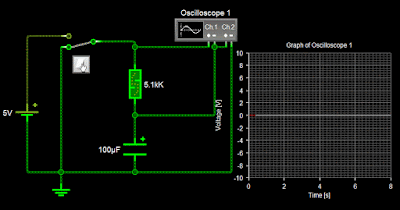

Dalam hal ini ketika catu daya dihubungkan ke pasangan RC, tegangan di Resistor (Vr) meningkat ke nilai maksimumnya sementara tegangan di kapasitor (Vc) tetap nol, kemudian perlahan-lahan kapasitor mulai membangun muatan dan dengan demikian tegangan yang melintasi resistor akan berkurang dan tegangan yang melintasi kapasitor akan meningkat hingga tegangan resistor (Vr) telah mencapai nol dan tegangan kapasitor (Vc) telah mencapai nilai maksimumnya. Rangkaian dan bentuk gelombangnya bisa dilihat pada GIF di bawah ini
Mari kita analisis bentuk gelombang pada gambar di atas untuk memahami apa yang sebenarnya terjadi di rangkaian tersebut. Bentuk gelombang yang diilustrasikan dengan baik ditunjukkan pada gambar di bawah ini.
Ketika sakelar dihidupkan, tegangan melintasi resistor (gelombang merah) mencapai maksimum dan tegangan melintasi kapasitor (gelombang biru) tetap nol. Kemudian kapasitor mengisi daya dan Vr menjadi nol dan Vc menjadi maksimum.
Demikian pula ketika sakelar dimatikan kapasitor melepaskan dan karenanya tegangan negatif muncul di Resistor dan ketika kapasitor melepaskan tegangan kapasitor dan resistor menjadi nol seperti yang ditunjukkan di atas.
Hal yang sama dapat divisualisasikan untuk induktor juga. Ganti kapasitor dengan induktor dan bentuk gelombang hanya akan dicerminkan, yaitu tegangan yang melintasi resistor (Vr) akan menjadi nol ketika sakelar dihidupkan karena seluruh tegangan akan muncul melintasi Induktor (Vl).
Saat induktor mengisi tegangan melintasi (Vl) itu akan mencapai nol dan tegangan melintasi resistor (Vr) akan mencapai tegangan maksimum.
