Imbasan elektromagnetik

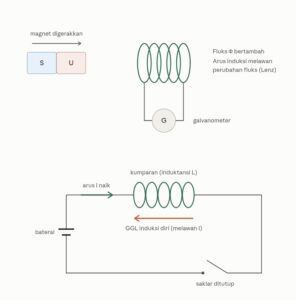

GGL induksi muncul pada kumparan ketika fluks magnet yang menembusnya berubah. Gambar di bawah menunjukkan magnet batang yang didorong mendekati kumparan, sehingga galvanometer menyimpang.

Saat saklar ditutup, arus naik, fluks kumparan bertambah, dan kumparan membangkitkan GGL yang melawan kenaikan itu. Akibatnya arus tidak langsung mencapai nilai maksimum, melainkan naik perlahan. Saat saklar dibuka, GGL induksi diri melawan penurunan arus, itulah sebabnya kadang muncul bunga api pada saklar.

Rumus dasarnya:

– GGL induksi diri: ε = −L · ΔI/Δt

– Induktansi solenoid: L = μ₀ N² A / ℓ

– Energi tersimpan dalam kumparan: W = ½ L I²

Satuan L adalah henry (H), yaitu 1 H = 1 V·s/A.
